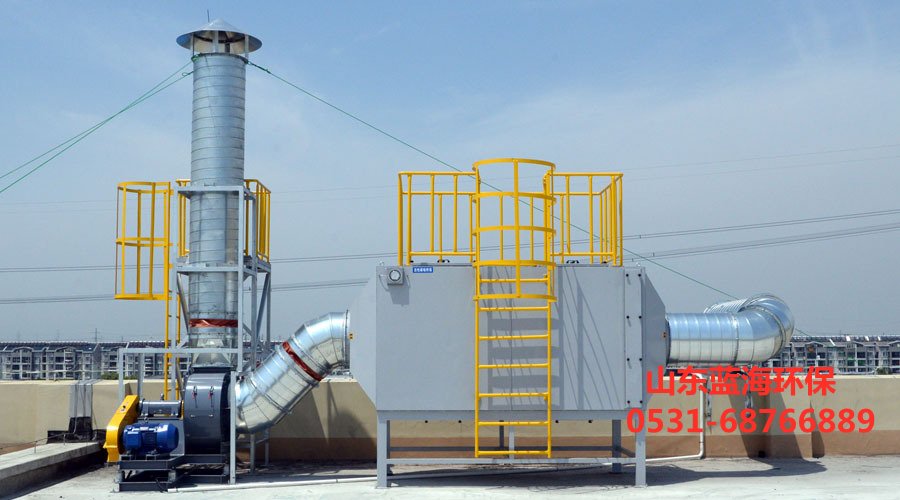

活性炭塔結構的工作原理



活性炭塔是通過傳質安裝的，塔內活性炭作為氣液接觸件。活性炭塔的塔體為立式圓筒，塔底設有活性炭托板，活性炭通過隨機堆或整體搭建的方法放置在托板上。活性炭上方安裝有活性炭壓板，防止上升氣流吹動。液體從塔***的噴射系統噴射到活性炭上，并沿著活性炭的外表面向下流動。氣體從塔的底部進料，并與液體逆流通過活性炭層的間隙。在活性炭的外表面，氣液兩相緊密接觸進行傳質?；钚蕴克儆谶B續(xù)接觸式氣液傳質裝置，兩相組成沿塔高依次變化。在正常操作條件下，氣相是連續(xù)相，液相是分散相。

當液體向活性炭層下移時，趨向于向塔壁集中，使塔壁附近的液體流量逐漸增***。這種現象稱為壁流。壁流效應導致氣液兩相在活性炭層中分布不均勻，降低了傳質效率。因此，當活性炭層較高時，需要分段，然后安裝在中間。液體再分配裝置包括兩個部分:液體收集器和液體再分配器。從上部活性炭流下的液體由集液器收集，然后送到液體再分布器，再分布后噴灑在基礎活性炭上。
